Hi-Drive系列介绍

产品大类 伺服驱动器/Flexible Servo Drive
系列 Hi-Drive
特点 设备电流
电源电压
竞争对手系列
OEM(贴牌)
应用场合 适用于简单以及极其复杂的应用,例如:印刷机,木材和金属加工机,进纸器,码垛机,具有不同插值轴的应用程序和机器人。

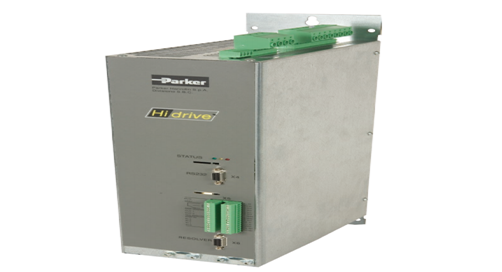

该系列照片
点击查看大图

产品信息

  • Hi‑Drive是一款全数字驱动器,适用于2至450 A的电流且使用230 VAC或480 VAC电源的无刷电动机。 Hi-Drive能够控制感应电动机;其目标市场是需要高精度,准确性,性能,现场总线连接性和定制应用的地方。 Hi-Drive具有多种内置运动控制功能,包括电流,转矩和速度控制,梯形轮廓定位,具有可变比率和相位校正的数字锁,电子凸轮,实时模式,S斜坡定位,归位功能以及位置捕获。带有Power PC 400 MHz微处理器的轴卡,能够通过CANopen DS402控制多达32个插补轴,从而进一步增强了Hi-Drive功能。 Hi-Drive系列适用于简单以及极其复杂的应用,例如:印刷机,木材和金属加工机,进纸器,码垛机,具有不同插值轴的应用程序和机器人。
  • 特点与优势:

  • • 电流,转矩和速度控制
  • • 带有梯形轮廓和S坡道的定位器
  • • 具有可变比率和相位校正的数字锁定
  • • 电子凸轮
  • • 可配置的反馈输入
  • • 可配置的第二编码器输入
  • • 现场总线RS232,RS422 / 485,SBCCan,EtherCAT,CANopen DS402,PROFINET
  • • 可以将直流母线连接到夹板(单相或三相)
  • • 内置制动电阻(至45 A)
  • • 安全继电器选件CAT.3 EN 954-1
  • • 内置EMC滤波器:HID2 ... HID10,HID75 ... HID450
  • • 内置三相线路电抗器(HID75 ... HID155)
  • Hi-Drive系列选型问题:

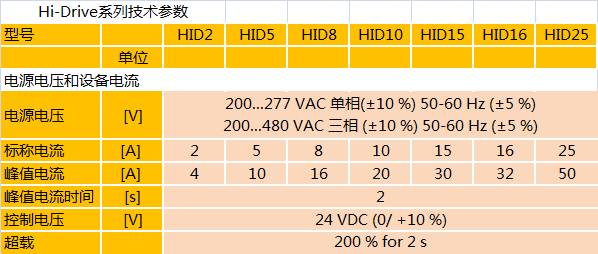

    1. 设备电流是?
  • 电流是2A,选HID2
  • 电流是5A,选HID5
  • 电流是8A,选HID8
  • 电流是10A,选HID10
  • 电流是15A,选HID15
  • 电流是16A,选HID16
  • 电流是25A,选HID25
  • 电流是35A,选HID35
  • 电流是45A,选HID45
  • 电流是75A,选HID75
  • 电流是100A,选HID100
  • 电流是130A,选HID130
  • 电流是155A,选HID155
  • 电流是250A,选HID250
  • 电流是450A,选HID450

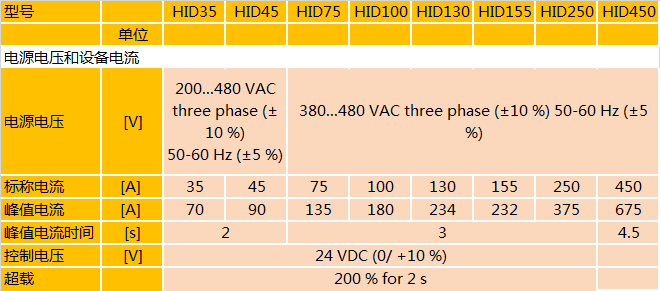

  • 2. 电源电压是?
  • 电源电压是
  • 200...277 VAC 单相(±10 %) 50-60 Hz (±5 %)
  • 200...480 VAC 三相 (±10 %) 50-60 Hz (±5 %)
  • 选 HID2-25
  • 电源电压是
  • 200...480 VAC
  • three phase (±10 %)
  • 50-60 Hz (±5 %)
  • 选HID35-45
  • 电源电压是
  • 380...480 VAC three phase (±10 %) 50-60 Hz (±5 %)
  • 选HID75-450
